机巧改善常见机构-连杆
新闻类别:行业快讯 浏览量:3311

•连杆机构是传递机械能的一种装置,通常是由刚体构件用转动副、移动副、球面副、球销副、圆柱副或螺旋副中的一种或几种联结而成的机械机构,因为上述联接副均属于低副,连杆机构也称为低副机构。

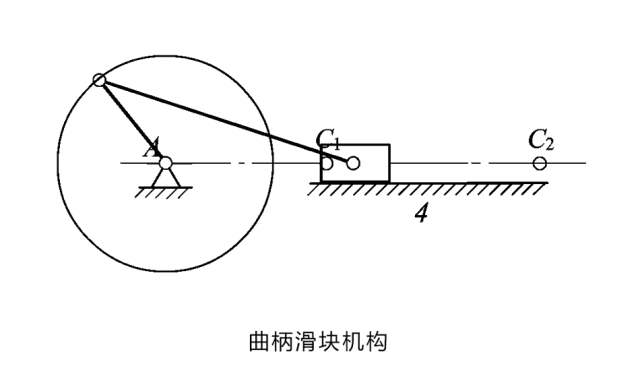

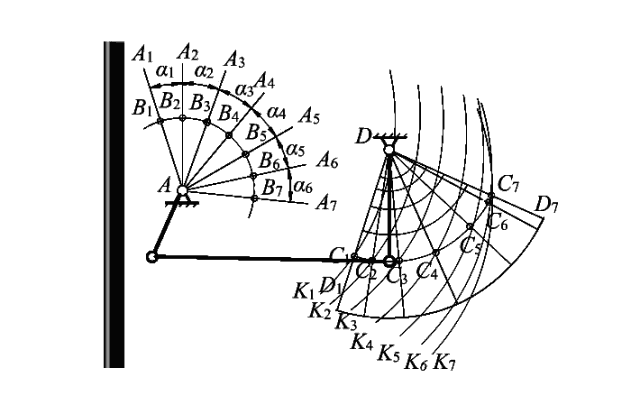

通过不同的设计与计算,连杆机构可实现转动、直线移动、往复运动和平面或空间的复杂函数运动轨迹。连杆机构设计包括轨迹实现、承载能力、结构设计等问题。最基本的连杆机构是平面四杆机构。

•低副是面接触,耐磨损;加上转动副和移动副的接触表面是圆柱面和平面,制造简便,易于获得较高的制造精度。因此,平面连杆机构在各种机械和仪器中获得广泛应用。

•连杆机构的缺点是:低副中存在间隙,数目较多的低副会引起运动累积误差;而且它的设计比较复杂,不易精确地实现复杂地运动规律。

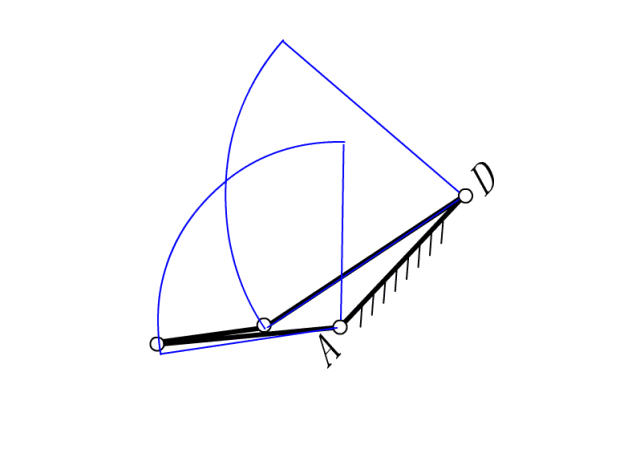

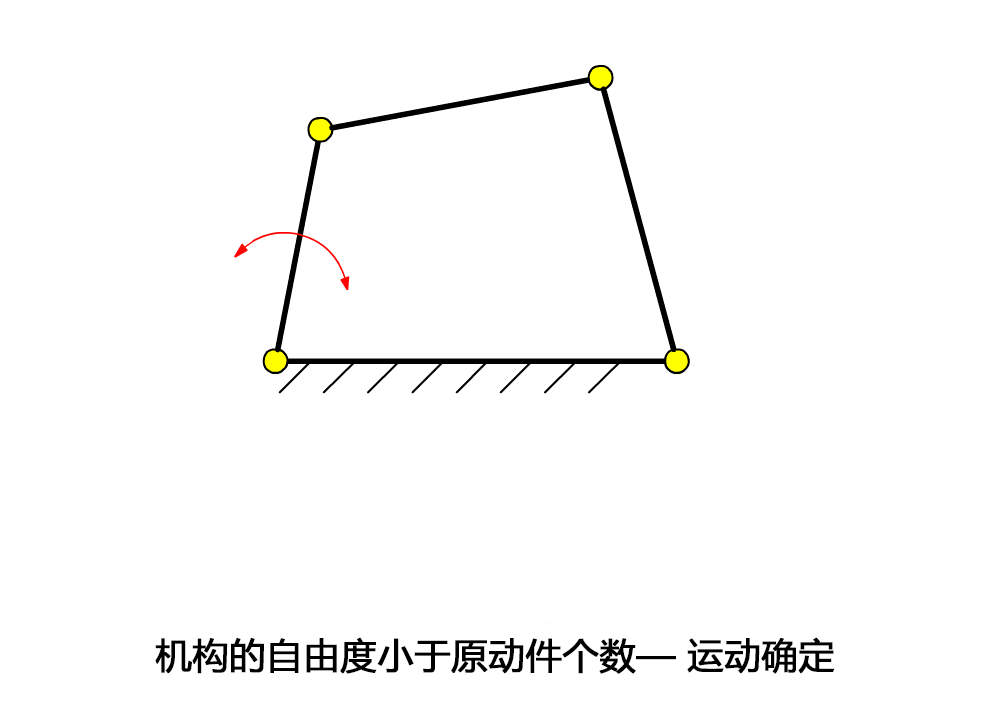

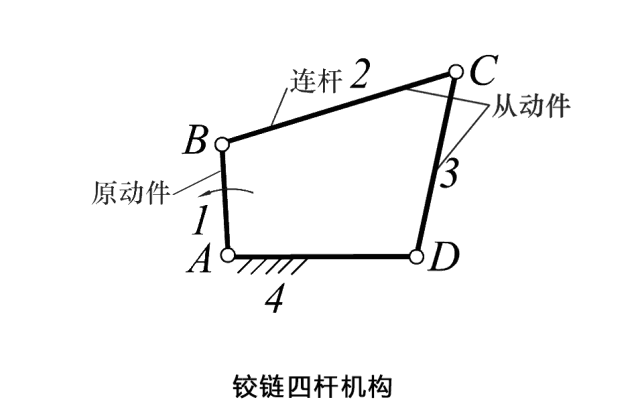

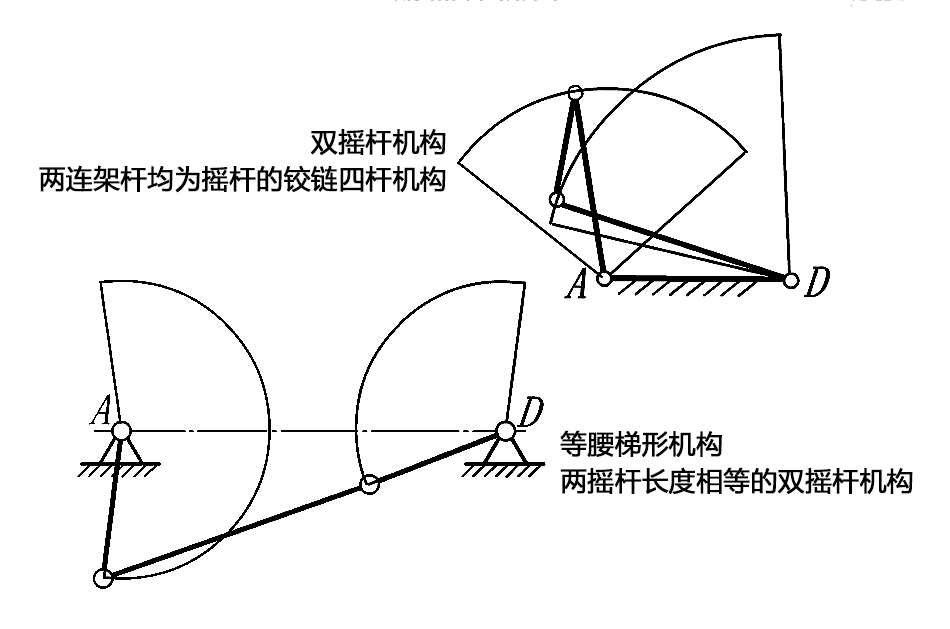

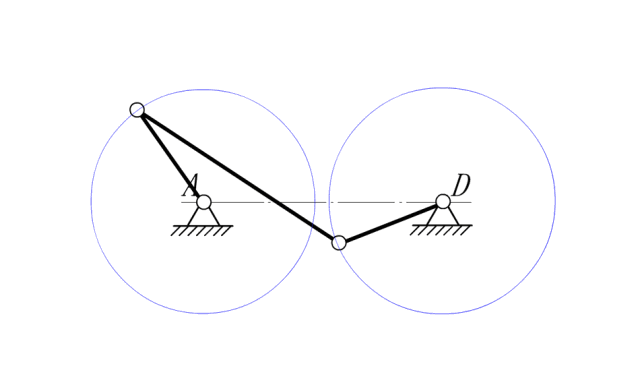

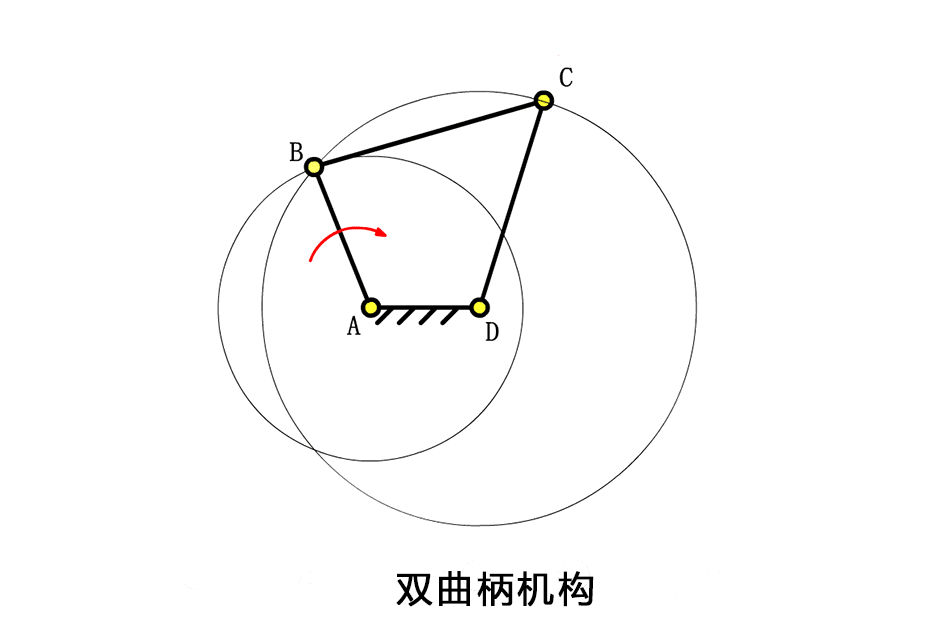

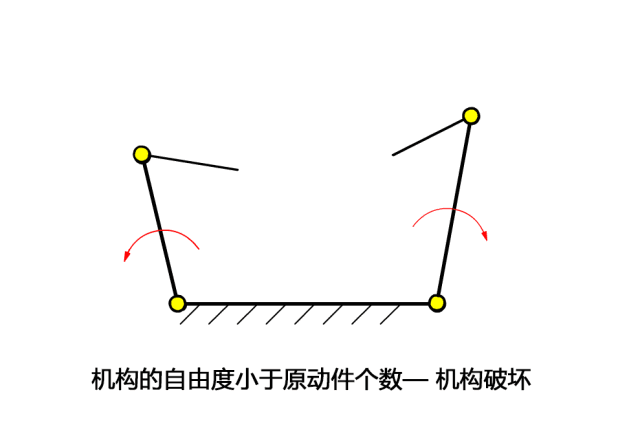

••最简单的平面连杆机构是由四个构件组成的,称为平面四杆机构。它的应用非常广泛,而且是组成多杆机构的基础。

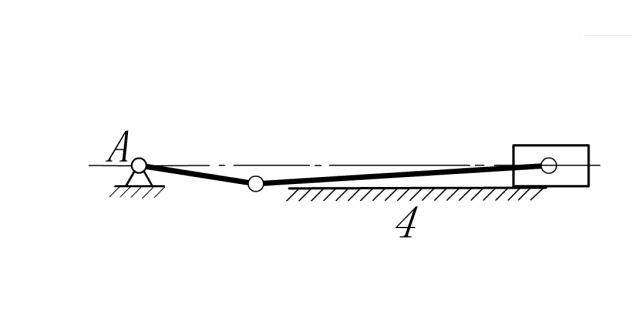

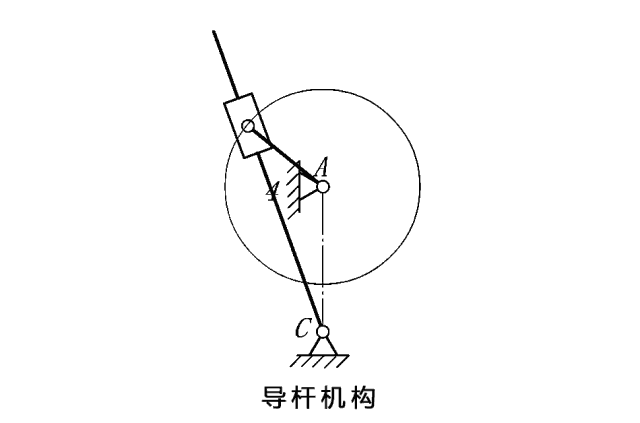

••由若干个刚性构件通过低副(转动副、移动副))联接,且各构件上各点的运动平面均相互平行的机构,又称平面低副机构。低副具有压强小、磨损轻、易于加工和几何形状能保证本身封闭等优点,故平面连杆机构广泛用于各种机械和仪器中。与高副机构相比,它难以准确实现预期运动,设计计算复杂。

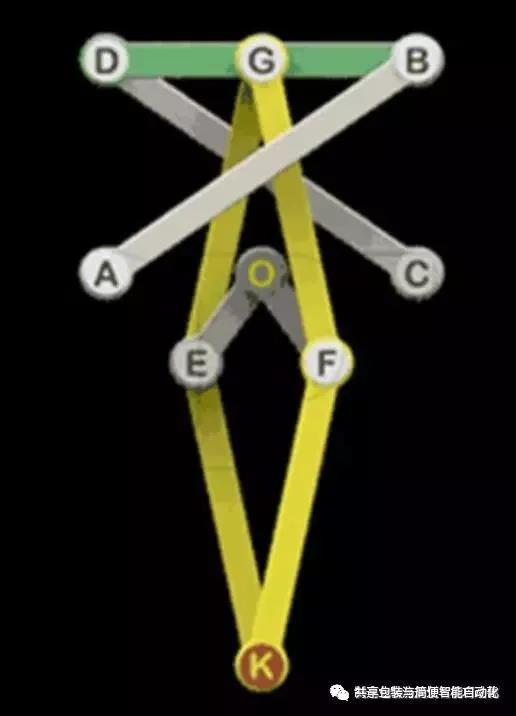

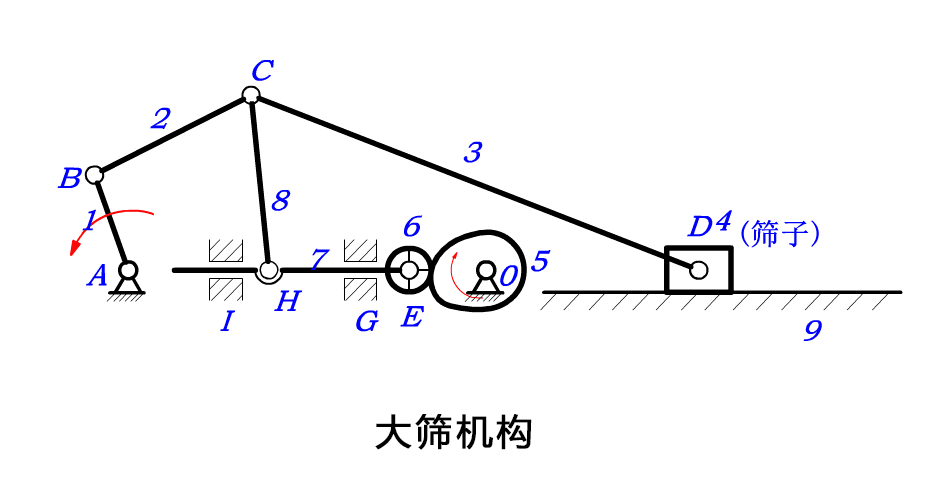

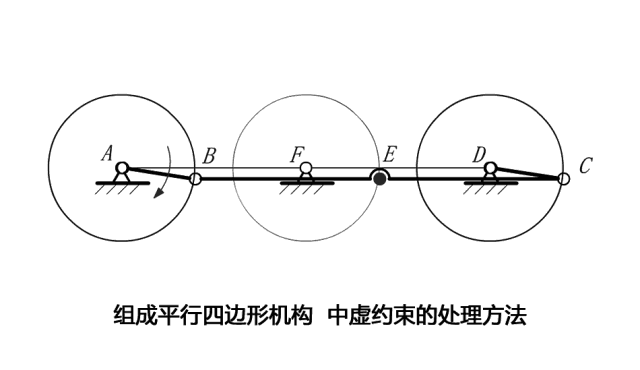

••平面连杆机构中最常用的是四杆机构,它的构件数目最少,且能转换运动。多于四杆的平面连杆机构称多杆机构,它能实现一些复杂的运动,但杆多且稳定性差。
